LINOSTOP II Zestaw amortyzujący + lina PROTEKT

Jakość (1* do 4*)

PROTEKT LINOSTOP II
Zestaw amortyzujący LINOSTOP II + lina, zatrzaśnik AZ 002

LINOSTOP II
Zestaw amortyzujący LINOSTOP II + lina, zatrzaśnik AZ 002

Nr kat. AC06005 EN 353-2

DANE TECHNICZNE

Długość liny 5 m do 50 m

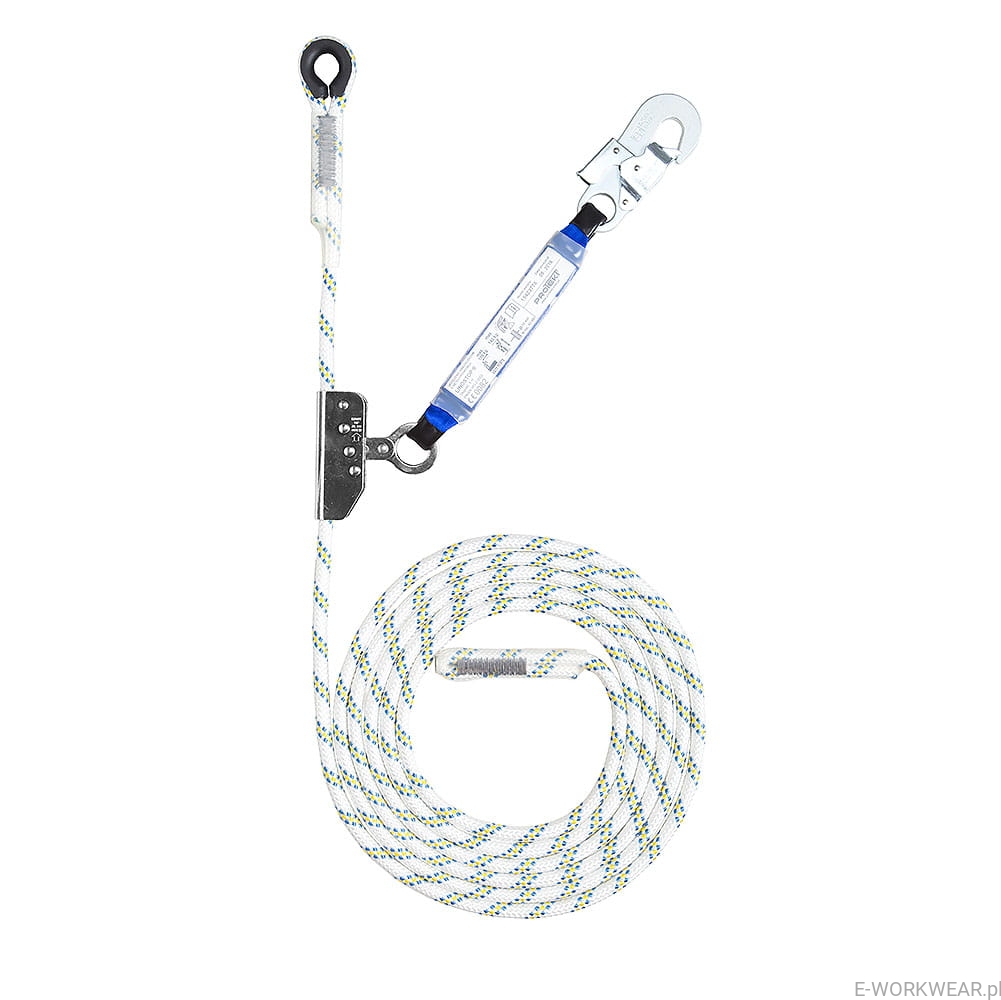

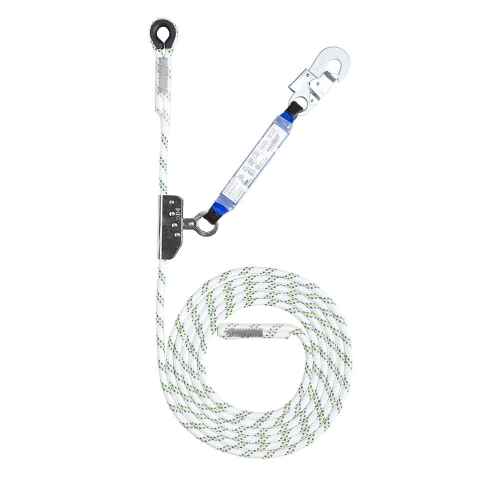

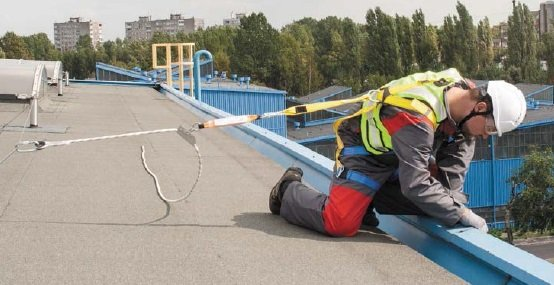

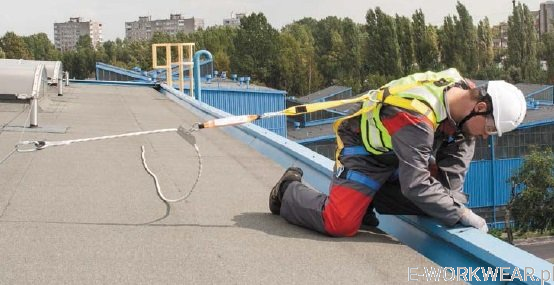

Urządzenie składa się z następujących części:

• liny roboczej z jednej strony zakończonej pętlą z kauszą, a z drugiej — zaplotem,
• mechanizmu zaciskowo-przesuwnego wykonanego ze stali galwanizowanej, montowanego na stałe na linie roboczej, bez możliwości zdejmowania go z liny,
• mikroamortyzatora bezpieczeństwa,
• zatrzaśnika mikroamortyzatora.

Urządzenie LINOSTOP II jest składnikiem indywidualnego sprzętu chroniącego przed upadkiem z wysokości.

Badane dla maksymalnej wagi użytkownika 140 kgBadane dla maksymalnej wagi użytkownika 140 kg

• INSTRUKCJA UŻYTKOWANIA ZATRZAŚNIKÓW w PDF
• INSTRUKCJA OBSŁUGI LINOSTOP II
• DEKLARACJA ZGODNOŚCI

PREZENTACJA VIDEO:

Linostop II - Urządzenie samozaciskowe [PL] from Protekt on Vimeo.

Ważne informacje na temat stosowania amortyzatorów, linek.

Podzespół łącząco-amortyzujący
Podzespół łącząco-amortyzujący łączy klamrę zaczepową szelek bezpieczeństwa, z punktem kotwiczącym. W przypadku gdy nastąpi spadanie podzespół łącząco- amortyzujący musi zatrzymać upadek oraz złagodzić siłę powstającą w czasie wyhamowania upadku. Podzespół łącząco-amortyzujący pochłania energię kinetyczną i ogranicza siłę udarową do bezpiecznej wartości (poniżej 6 kN), eliminując zagrożenie wystąpienia niebezpiecznych dla organizmu następstw nagłej utraty prędkości spadania. Funkcje podzespołu łącząco-amortyzyjąceg mogą pełnić: amortyzatory z linką bezpieczeństwa, urządzenia samohamowne, urządzenia samozaciskowe i inne.

Minimalna wolna przestrzeń
Bezpieczne zatrzymanie spadającego człowieka musi nastąpić w powietrzu (po fazie tzw. swobodnego upadku). Jeżeli nastąpi uderzenie w podłoże lub przeszkodę konsekwencje będą zawsze groźne dla życia lub zdrowia. Aby zapobiec takiemu niebezpieczeństwu należy zapewnić “wolną przestrzeń” poniżej użytkownika. Jest to przestrzeń pozbawiona przeszkód o które można uderzyć podczas upadku. Określając wielkość wolnej przestrzeni należy uwzględnić parametry podzespołu łącząco-amortyzującego oraz położenie punktu kotwiczącego w stosunku do użytkownika.

Położenie punktu kotwiczącego
Droga swobodnego spadania zawsze powinna być jak najkrótsza. Wysokość położenia punktu kotwiczącego w stosunku do położenia użytkownika systemu determinuje długość drogi swobodnego spadania. Jeżeli punkt kotwiczenia podzespołu łącząco-amortyzującego znajduje się nad pracownikiem droga spadania będzie maksymalnie zmniejszona. Natomiast położenie punktu kotwiczącego poniżej pracownika znacznie zwiększy drogę spadania, co może doprowadzić do uderzenia w powierzchnię znajdującą się poniżej lub spowodować zagrożenie związane z przekroczeniem siły udarowej towarzyszącej powstrzymywaniu spadania. W sytuacji gdy istnieje alternatywa, użytkownik powinien wybierać punkt kotwiczący płożony możliwie najwyżej.

Efekt wahadła
Jest to niebezpieczne zjawisko polegające na wahadłowym charakterze swobodnego upadku, podczas którego istnieje ryzyko uderzenia w przeszkody znajdujące się z boku. Oddalenie się użytkownika od pionu wyznaczanego przez linię poprowadzoną od punktu kotwiczącego, zwiększa możliwość wystąpienia efektu wahadła. Efekt wahadła może także powodować niewłaściwe działanie niektórych typów podzespołów łącząco-amortyzujących np. urządzeń samohamownych. Dlatego przy wyborze punktu kotwiczącego należy dążyć do zmniejszenia zagrożenia związanego z efektem wahadła.
